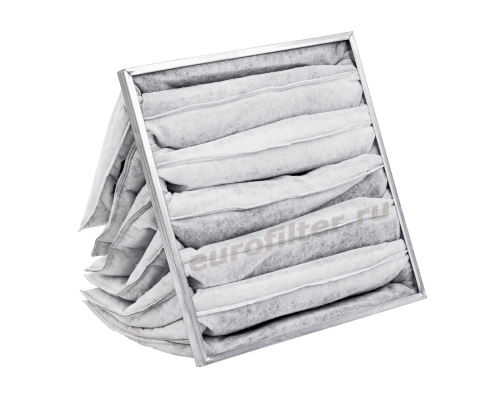

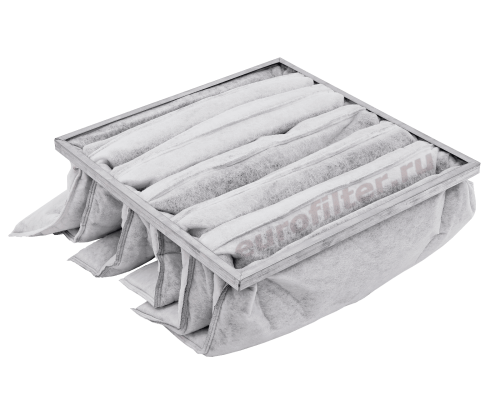

Воздушный карманный фильтр ФВК-5
ФВК-5 —карманный фильтр для удаления запаха, различных газов и аэрозолей. Карманы фильтра изготавливаются с добавлением угольного наполнителя, который расположен между двумя слоями из полиэстера или мельтблоуна . Используется в условиях повышенной запыленности: F5-F9.
Характеристики
Фильтрующий материал
—
полиэстер или мельтблоун с активированным углем
Материал корпуса
—
К0- оцинкованная сталь, К1-нержавеющая сталь
Фиксация материала
—
сварной каркас из стального прутка 4мм, уплотняющий материал внутри рамки по всему периметру
Длина карманов, мм
—
min 150 max 850
Класс очистки
—
G3, G4, F5, F6, F7, F8, F9
Ширина, мм
—
min 100 max 1500
Высота, мм
—
min 100 max 1500
Воздушный карманный фильтр ФВК-5
ФВК-5 — карманный фильтр для удаления запаха, различных газов и аэрозолей. Карманы фильтра изготавливаются с добавлением угольного наполнителя, который расположен между двумя слоями из полиэстера или мельтблоуна. Используется в условиях повышенной запыленности: F5-F9.
Особенности продукции ООО «Компания Еврофильтр»:
- прочная сварная конструкция, прутки не вываливаются;
- толщина прутка 4 мм, чтобы надежно фиксировать фильтр;
- высокие показатели герметичности из-за прокладки по периметру;
- трехслойный мельтблоун, усиленный спанбондом.
Поможем выбрать, изготовим и привезем в любую точку России фильтр ФВК-5.
| Фильтрующий материал | Фильтрующий материал полиэстер. |
| Стандарт качества |
Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации. Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор. |
Производительность
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина карманов (мм) | Производительность (м3/ч) |
| ФВК-5-592-592-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) | 592 | 592 | 300/600 | 3400 |
| ФВК-5-592-287-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) | 592 | 287 | 300/600 | 1600 |
| ФВК-5-287-287-(300/600)-3-(G3/G4/F5/F6/F7/F8/F9) | 287 | 287 | 300/600 | 800 |
Производительность фильтров ФВК-1,2,3,4 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1,2,3,4 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Характеристики
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
| начальное | конечное | ||||||
| Глубина кармана, мм | |||||||
| 300 | 600 | ||||||
| ФВК-1,2,3,4 | G3 | 80≤Am<90 | 55 | 50 | 250 |
от -40 до +110 |
не более 95 |
| G4 | 90≤Am | 65 | 60 | ||||
| F5 | 40≤Em<60 | 85 | 70 | 450 | |||
| F6 | 60≤Em<80 | 130 | 110 | ||||
| F7 | 80≤Em<90 | 166 | 150 | ||||
| F8 | 90≤Em<95 | 200 | 170 | ||||
| F9 | 95≤Em | 210 | 190 | ||||
Примечание:
- Не рекомендуется применение в установках с высокой производительностью по воздуху с глубиной кармана менее 350мм и уменьшенным количеством карманов.
- Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
Российские аналоги Еврофильтр ФВК-5
ФВК
ФяК
ТОВ К
ФМ
ВМ
Маркировка:
Еврофильтр ФВК-5-Ш-В-ГК-КК-КЛ/Г
Еврофильтр – Бренд
ФВК-4 – Тип конструкции фильтра
Ш – Ширина
В – Высота
ГК – Глубина кармана
КК – Количество карманов
КЛ – Класс очистки
Г – Глубина профиля (стандарт 25 мм)
ФВК
ФяК
ТОВ К
ФМ
ВМ
Маркировка:
Еврофильтр ФВК-5-Ш-В-ГК-КК-КЛ/Г
Еврофильтр – Бренд
ФВК-4 – Тип конструкции фильтра
Ш – Ширина
В – Высота
ГК – Глубина кармана
КК – Количество карманов
КЛ – Класс очистки
Г – Глубина профиля (стандарт 25 мм)
