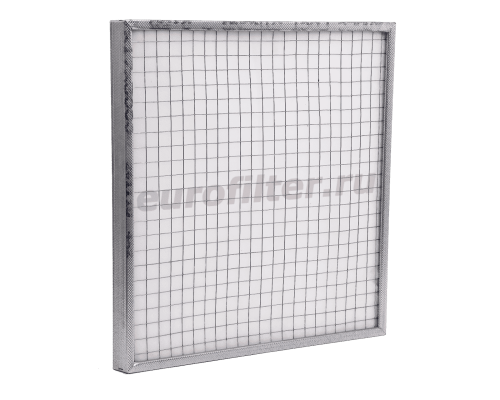

Панельный фильтр ФВП-1
ФВП-1 — панельный фильтр для грубой очистки воздуха. Отличается простой конструкцией, с возможность самостоятельной замены фильтрующего материала в процессе эксплуатации фильтра. Изготавливается из полиэстера, соответствует классу очистки G3, G4.
Характеристики
Фильтрующий материал
—
100% полиэстер плотностью 150-400 гр/м2
Материал корпуса
—
К0- оцинкованная сталь, К1-нержавеющая сталь
Фиксация материала
—
Опорная сетка оцинкованная сварная 25х25 /1,4мм
Класс очистки
—
G3, G4
Ширина, мм
—
min 50 max 2000
Высота, мм
—
min 50 max 2000
Глубина, мм
—
min 10 max 100
Панельный фильтр ФВП-1
ФВП-1 — панельный фильтр для грубой очистки воздуха. Отличается простой конструкцией, с возможность самостоятельной замены фильтрующего материала в процессе эксплуатации фильтра. Изготавливается из полиэстера, соответствует классу очистки G3, G4.
Особенности продукции ООО «Компания Еврофильтр»:
- усиленная конструкция за счет увеличенной толщины корпуса 0,55мм, опорной сетки 1,4мм, прутков 4мм;
- рамка 48мм с двойной вальцовкой гарантирует безопасную установку;
- сетка из металла, прутки надежно фиксируют фильтр.
- годовая гарантия при правильной эксплуатации.
В зависимости от толщины корпуса используется следующий фильтрующий материал:
- 40 мм и более – класс G3-G4 плотностью 400 г/см², толщина 50мм;
- от 15 до 40 мм – класс G3 плотностью 200 г/см², толщина 16мм; класс G4 плотностью 250 г/см², толщина 20мм;
- до 15мм – класс G3 плотностью 150 г/см², толщина 10мм;
- фильтр панельный G4 плотностью 150 г/см², толщина 6мм;
Изготовление партии панельных фильтров для грубой очистки воздуха ФВП-1 в срочном порядке занимает от 1 до 3 дней.
| Фильтрующий материал | Фильтрующий материал полиэстер. |
| Стандарт качества |
Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации. Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор. |
Производительность:
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина корпуса (мм) | Производительность (м3/ч) |
| ФВП-1-592-592-(25/48)-(G3/G4) | 592 | 592 | 25/48 | 1900 |
| ФВП-1-592-287-(25/48)-(G3/G4) | 592 | 287 | 25/48 | 900 |
| ФВП-1-287-287-(25/48)-(G3/G4) | 287 | 287 | 25/48 | 400 |
Производительность фильтров ФВП-1 G3/G4 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВП-1 G3/G4 = 5400 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Характеристики:
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
| начальное | конечное | ||||||
| глубина корпуса (мм) | |||||||
| 25 | 48 | ||||||
| ФВП-1 | G3 | 80≤Am<90 | 50 | - | 250 |
от -40 до +110 |
не более 95 |
| G4 | 90≤Am | - | 38 | ||||
Примечание:
Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
Еврофильтр ФВП-Х-Ш-В-Г-КЛ
Еврофильтр – Бренд
ФВП-Х – Тип конструкции фильтра
Ш – Ширина
В – Высота
Г – Глубина рамки
КЛ – Класс очистки
Еврофильтр – Бренд
ФВП-Х – Тип конструкции фильтра
Ш – Ширина
В – Высота
Г – Глубина рамки
КЛ – Класс очистки

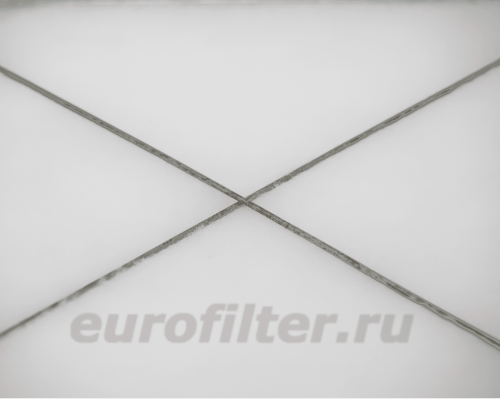

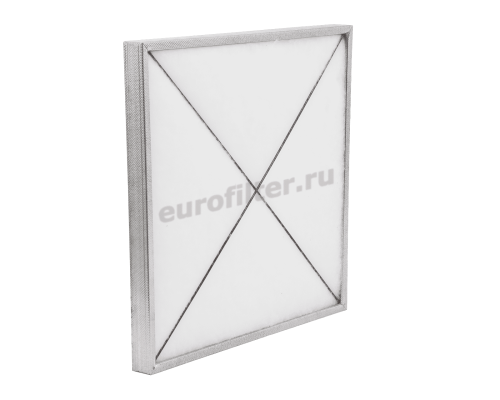

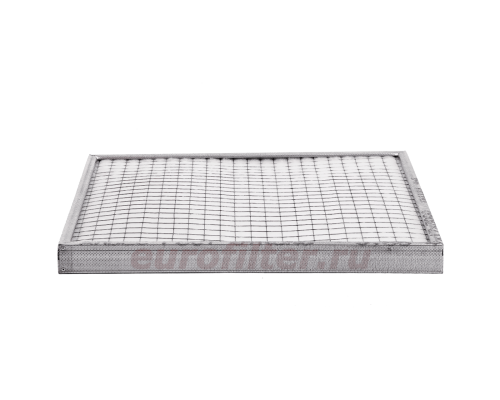

Фотогалерея
